新风风机测试台
新风风机测试台
一、 项目说明
风机性能试验工作,一般包括空气动力性能试验和机械性能试验等,这些试验是在风机作了机械运转考核后进行的。
风机性能试验的目的,在于通过测试与计算,求得风机在给定转速下的流量、压力、所消耗功率、效率、等是否达到设计规定的要求及其相互关系,并绘制其特性曲线。因此,风机性能试验是保证风机质量和获得风机性能特性的一项重要工作。
产品性能试验(验证试验) :风机制造厂对试制或改进后的新产品必须进行性能试验。试验的内容为机械运转考核、空气动力性能试验。其目的在于详细地测出风机的空气动力性能及噪声性能参数。获得其特性曲线。并检查这些参数是否符合设计要求。同时也考核了机械运转的可靠性。
产品出厂检验试验:产品出厂检验试验(简称出厂试验),是对每台风机出厂前的检查,其试验内容:对每台风机进行机械运转考核。以及进行空气动力性能和噪声性能测定。对于生产质量已经稳定的产品,除了对每台进行机械运转考核外,可以对每批同型号机号的风机只进行空气动力的抽试,以及按照对风机噪声性能的要求来确定噪声性能的抽试。
风机现场试验:风机现场试验,是指在实际使用场所上进行的风机性能试验,这种试验尽管受到使用条件和测量条件的限制,常常不容易获得风机整个工况范围的性能和精确的测量参数。但是特别是对于大型风机以及特殊用途的风机来说,制造厂常常缺乏试验条件,在这种情况下,风机现场试验是十分必要的,此外,现场试验对于了解风机的实际使用情况,合理选用风机和进行风机改造都有较大意义。
风机研究实验:为了研制高效率的新产品或特种用途的风机,常常需要通过风机模型或实物的大量试验工作。来获得合理的风机结构参数及空气动力参数。在这种试验中将根据研究工作的需要,可以对整机的空气动力性能、噪声性能和机械运转情况作专门的测定。亦可以对一些通流部件的气动性能进行专门的测定。有时对主要零部件,如叶轮等进行强度方面的试验。
二、系统功能介绍

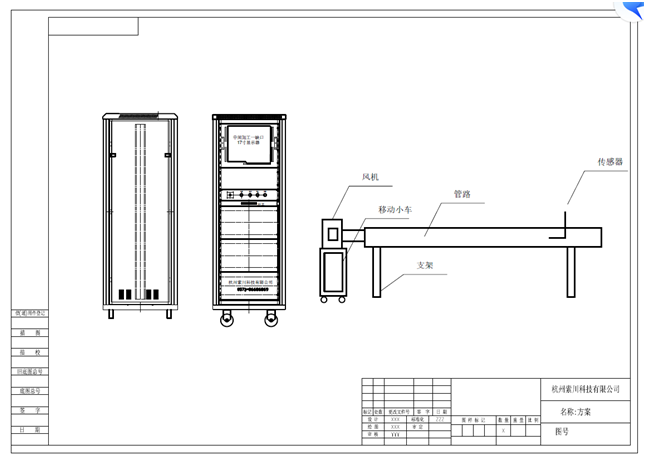

2.1.试验装置:
标准化风管下试验的工作流体应是大气,其压力的温度应在正常大气范围内。有两大类型测试装置
1. 风管式试验装置

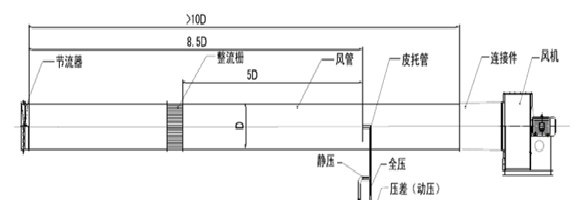

进气试验装置:在风机进气口端面连接测试风管,而出气端开向大气。

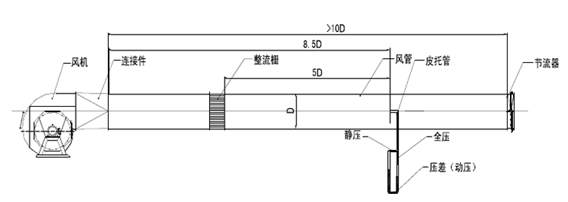

出气试验装置:进气口开向大气,出气口端面与测试风管相连接。

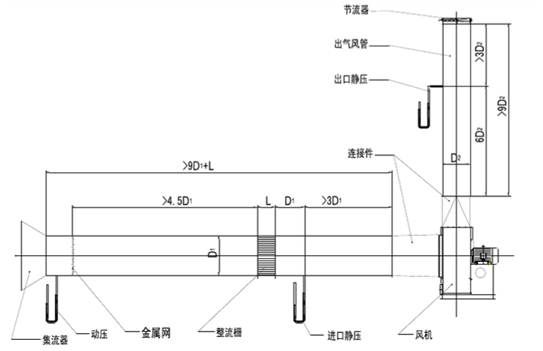

进出气试验装置:风机进气口和出风口连接测试风管。

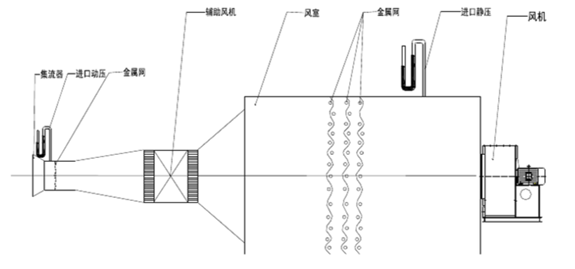

2. 风室式试验装置
进气风室试验装置:风机进气口端与风室的腔室出口相连接。
3.2.测试仪器、仪表使用方法及注意事项
风机性能测试整个流程中,应用许多的测量仪器、仪表。例如:噪音计、振动仪、转速表、转矩转速传感器、压力表、电压表、电流表、瓦特表、皮托管。
3.3.皮托管截面取点的方法
皮托管测点(每个直径上8个)应该位于距该风道的内壁一侧的距离为下面给出的极限之内,最小位置公差是±1mm除外。
0.021D±0.0006D 0.655D±0.005D
0.117D±0.0035D 0.816D±0.005D
0.184D±0.005D 0.883D±0.0035D
0.345D±0.005D 0.979D±0.0006D
3.4.测试结果的计算
3.4.1. 动压 Pa
用多量程倾斜压力计测得读数是mmH2O要换算成Pa
pd=读数*倾斜系数*9.807
3.4.2.静压 Pa
用多量程倾斜压力计和U型管测得读数mmH2O要换算成Pa
多量程倾斜压力计:psF= 读数*倾斜系数*9.807
U形管 :psF= 读数*9.807
3.4.3.功率,电压,电流,功率因数,频率
采用直接读数
3.4.4. 流量
Q=V*3600*Ax
Q——流量m3/h
V——风管内风速m/s
Ax——风管的截面积m2
