300N.m磁粉测功机
一、概述:
差速电机,它是由一个普通电机和一个滑差离合器组成,离合器这边是由一个定子绕组产生磁场,然后由转子线圈加0-90V可调电压产生的转子磁场相互作用调速的,0-90V电压由滑差调速器供给,然后由滑差离合器的发电线圈发出的反馈电压经整流取样后控制调速器使其频率稳定,输出电压稳定的,反馈电压的一部分经过换算,供给调速器上的转数表显示工作转数。
二、详细说明:
差速电机测功机是专门为差速电机而开发设计的.它可以任意改变被测电机的负载,直接量出电机空载、负载及堵转状态下电机的输入电压、电流、功率及输出转矩、转速、输出功率及效率。
三、测功机系统功能介绍:
1.主要性能:
(1)测试数据均数字显示并可送到微机,采样、画曲线和打印;
(2)采用高精度负载传感器;稳定性好,使用寿命长等特点;
(3)整机灵敏度高,负载转矩稳定性和测试重复性好;
(4)仅调节励磁电流便可控制负载的大小
(5)软件操作简单易学,并可实现手动、自动、定点等测试方式。
(6)电量测试仪具有多档量程(自动切换)满足大功率电机和小功率电机的测试
2 、系统功能:
(1) 可以电脑上控制电机的开关操作;
(2) 系统具有手动、自动测试方式(此方式可不联接电脑操作)全部过程可在控制柜上的显示控制仪上实现;数据可锁存,以便手工记录;
(3) 系统具有自动测试方式:即负载根据设置自动加载,扫描电机从空载到堵转(或设定值)的特性曲线;
(4) 系统具有定点测试方式:即电机运行后,负载自动调节到设定值,并在设定值处稳定运行;
(5) 测试结果:电机测试数据以报表或曲线的方式显示,可打印保存,方便下次打开查询曲线,曲线坐标参数(横坐标及纵坐标)可修整
(6) 额定扭矩实验精度:±0.5%;转速精度±0.2%;
(7) 测功范围:0.01Nm-300Nm(客户可根据自己的电机功率大小,选择量程合适的测功机)
三、测功机测试软件功能介绍
:
1、测试项目:
(1)空载、负载、堵转测试时对电流、转矩、转速、输出功率进行安全值的设定,可实现自动推出限制。
(2)自动加载与手动加载测试:
A 负载测试加载速度可调:根据实际需要自行调节。
B 测试加载增量可调:可对初始加载量和增量进行设定。
(3)定点测试:可对电流、转矩、转速、功率进行测试。
(4)耐久测试:测试步骤1 2 3 4 5;运行方式:空载、转矩、输入功率、输出功率、不测可随意设定;每个项目下的耐久值和误差值可随意设定;测试时间也可以随意设定。

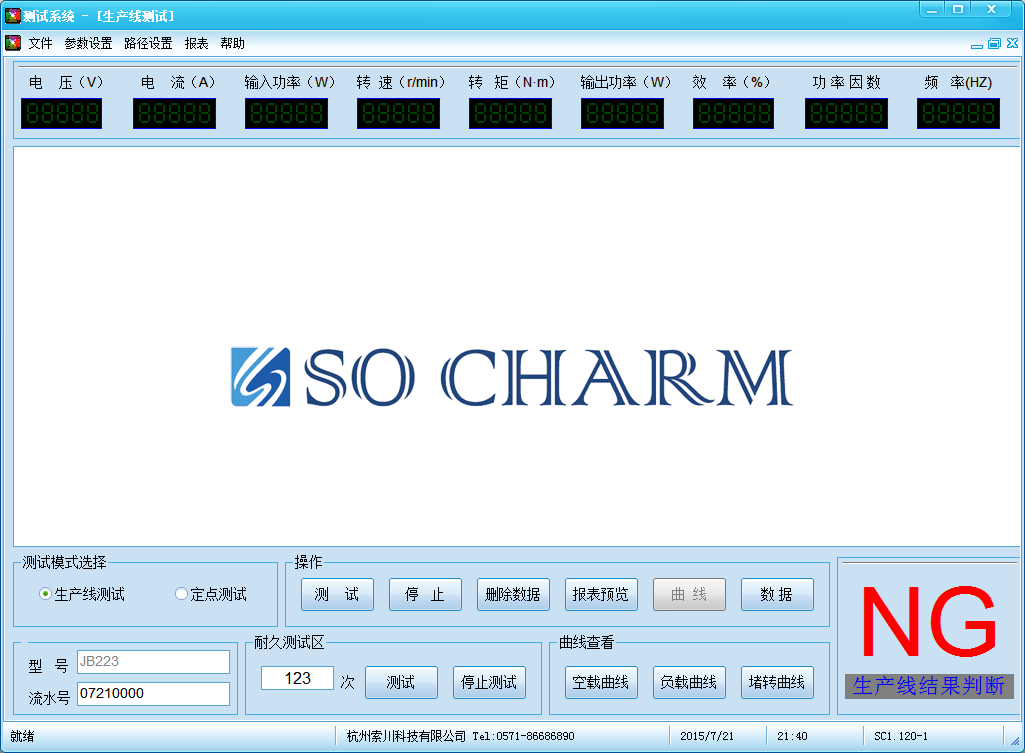

生产线、定点、耐久测试界面
2、铭牌参数:
电机型号、额定功率、额定电压、额定转速、客户名称、客户档案、测试人员、测试日期。
参数作为报表帮助客户整理和分析数据。
3、曲线坐标:
(1)两种模式,六条坐标曲线。
(2)两种模式:转速模式、转矩模式。两种模式只是对数据分析的方式。
(3)六条曲线:电压、电流、转速、转矩、输入功率、输出功率、效率。每条曲线的最大值和颜色代表的曲线可随意设定,方便分析数据。

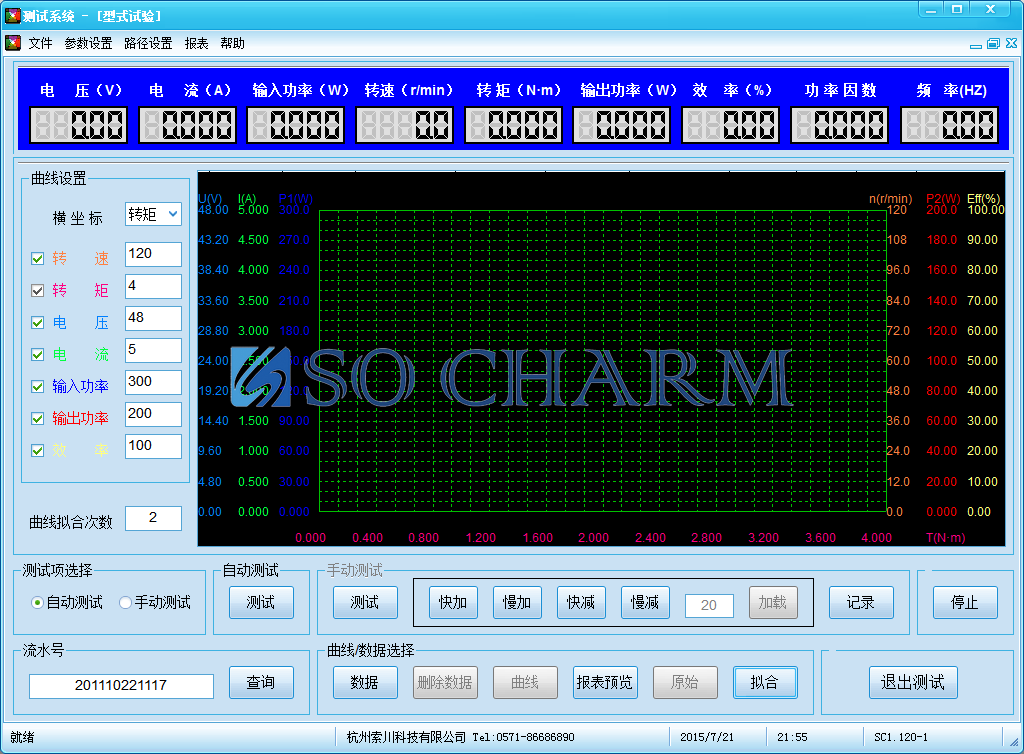

曲线界面
4、电机参数的存储和调用:
每一种电机的参数设定好以后可以存储,以便下次使用和调用不需要重新去设定。
5、测试界面:
测试界面可以实时显示测试的瞬时值(电压、电流、转速、转矩、输入功率、输出功率、效率),并可以间按一定的时间(随意设定)采集数据。同时在测试过程中曲线自动绘制。更好的监控测试的过程。
6、报表分析:
(1)整个测试过程的曲线图(电压、电流、转速、转矩、输入功率、输出功率、效率)
(2)铭牌参数值
(3)关键点电机性能分析
空载点:电流值和转速值
最大转矩点:转矩值、转速值、电流值、输出功率值、效率值
最大输出功率点:转矩值、转速值、电流值、输出功率值、效率值
最高效率值:转矩值、转速值、电流值、输出功率值、效率值
