一、项目说明

1.1 系统综述
整个系统分为三大部分，第一部分：前端电源部分；第二部分：加载装置部分；第三部分：测量控制部分。针对被测电机驱动器供电类型，提供相应的系统前端电源，采用直流电源；根据被测电机性能特性，加载装置部分选择高于被测电机规格电极对拖加载；选用控制精度高，响应快的永磁同步电机作为测试负载，可让被试电机的运行在四象限状态下，此外，为了满足对伺服电机的瞬态控制相应相关的项目测试需求，系统中额外增设的自由加载引擎硬件，可对负载电机进行高速PID调节，实现负载的连续变化加载，模拟真实的被测电机的工况变化。  控制系统测量控制部分采用了高精度的电参数测试单元和高精度的转矩转速传感器，可满足各种型号、等级的电机进行精确测量的要求。
伺服电动机测试系统按照国家标准足GB/T 30549-2014 《永磁交流伺服电动机 通用技术条件》进行研制，动态性能测试，可进行动态旋转方向、正反转速差、额定数据、连续堵转数据、峰值堵转数据、工作区、转矩、功率、转速、超速运行等项系统提供全中文配套软件，能显示和打印输出特性曲线和数据：n＝f（U、I、P1、COSφ、M、P2、η）M＝f（U、I、P1、n、COSφ、P2、η）能测试和显示以下数据：被测电机的输入电压、电流、输入功率、转矩、转速、输出功率、 效率，能显示和打印输出测试数据和负载特性曲线，输出格式有多种可选择。

 1.2 系统框图

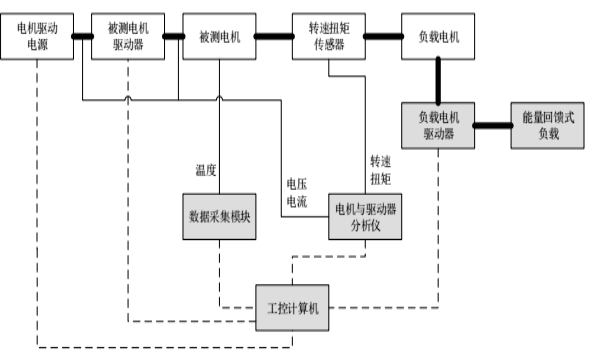

         电机测试系统的组成框图如图所示
