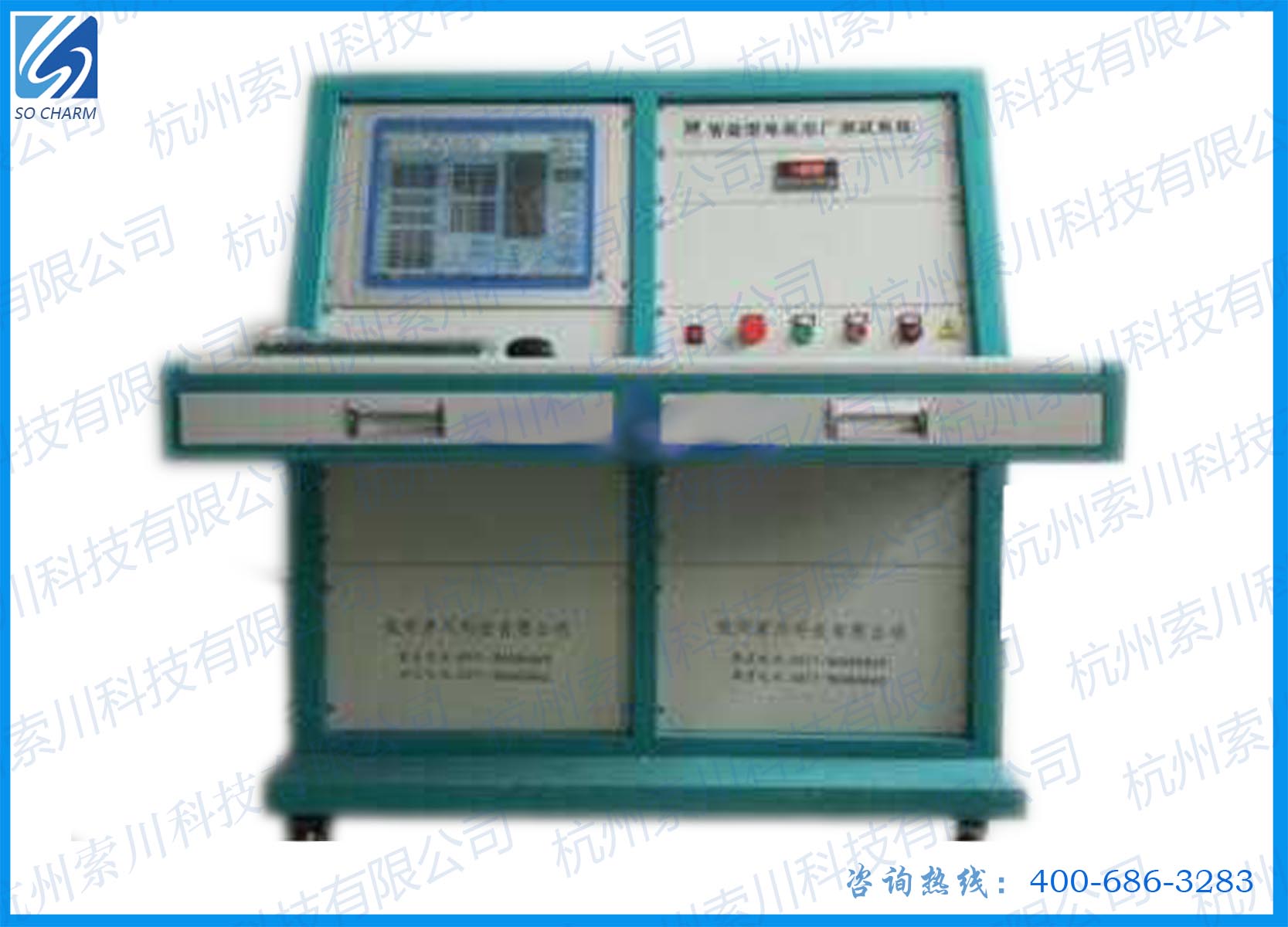

90KW电机出厂测试台
        测试系统由工控机控制,采集记录并存储各项测试数据和结果。本系统参照以下标准: GB1032-2005《中小型异步电动机试验方法》、GB/T24479—2009《电梯曳引机》、GB/T16539—1996《声学—振速法测量噪声源功率级—用于封闭机器的测量》。
一、测试系统的主要组成部分介绍及主要特点本系统主要有曳引机出厂测试操作台,驱动柜及软件三大部分组成。1.     曳引机出厂操作台由立式主柜组成,便于操作机记录操作台主要硬件组成:(1) 耐压绝缘测试模块(2)直流电阻测试模块(3) 匝间测试模块(4)空载电压/电流测试模块(5)主控板控制模块(6)工业控制计算机,17寸联想液晶显示器,HP激光打印机(7)交流接触器,真空继电器,继电器等(8)立式测试机柜(9)操作台采用模块化设计,模块布局合理,采集模块,电气模块及电脑模块分区隔开,走线合理,注意分开走线。(10)驱动器及控制板由客户提供(自备)。(11)系统具备手动/自动选择档,手动状态时,操作人员按动柜上驱动器控制区的按钮进行点击正/反转,点动/连续运行方式设置等;自动状态时,控制区域操作(电源开关外)无效,均由计算机按设定的出现自动执行,无需人员干预,实现全程自动测试。2.     软件部分(1)采用windowsXP操作系统,能设置,采集,存储,显示各项目测试结果,并生成打印“曳引机检验表”。(2)通过手动输入外,还可以通过条形码扫描枪。自动输入被测曳引机的“物料号码”。(3)数据库功能:通过“物料号码”,计算机自动检索“曳引机数据库”,给出被测电机的基本参数,铭牌数据,电机名称,型号规格,额定电压,电流,各参数合格判定限值。(4)设置功能:可选择其中任意一项目测试或不测试,可选择不合格时继续测试或不测试;每个项目测试次序可选,每个项目测试时间可选。(5)软件操作界面可选择中/英文转换(6)“测试报告”生成功能;满足需方提供的“曳引机检验表”格式,并可输入格外的文本信息(7)统计分析你信息;可根据日期或型号进行常产量同比常产量统计汇总,可进行质量合格率统计。
二、测试内容系统测试项目包括;直流电阻测试、电气强度(耐压)测试、绝缘电阻测试,匝间测试,空载电压电流功率测试。(1)直流电阻测试:测四组,测U与V之间的电阻,测U与W之间的电阻,测V与W之间的电阻,测热敏电阻,测试完成后由软件计算机处单相绕组阻值Ru1-u2,Rv1-v2,Rw1-Rw2,及热敏电阻值Rp1-p2.(2)电气强度(耐压)测试:测四组,测三相引出线与电机外壳(GND)之间的耐压,测热敏电阻与电机外壳(GND)之间的耐压,测热敏电阻与三厢引出线之间的耐压,测制动线圈到点部分与电机外壳(GND)之间的耐压。(3)绝缘电阻测试:测三组,(U---GND)测U端与电机外壳(GND )之间的电机外壳(GND)之间绝缘电阻,(V---GND)测V与电机外壳(GND)之间的绝缘电阻;(W---GND)测W与电机外壳(GND)之间的绝缘电阻;(4)匝间测试:测三组,测三相引出线与电机外壳(GND)之间的匝间绝缘耐压。(5)空载测试:测试电机空载工作时的电压,电流,功率等电参数(6)空载振动和空载噪声不做自动测试,但在硬件接口,软件设计,机柜布置等方面做好预留工作,目前以人工方式将数据输入计算机。
A1 空载振动(X,Y方向) 10Hz~10KHz 加速度:0.1~1000mm/s ±5%
速度:0.1~1000mm/s
位移:3~10000μm
A2 空载噪声 10Hz~10KHz 20~110dB ±1dB
三、技术指标
1 测试项目 测试条件 测试量程 精度
2 电气强度 0—3000VAC 0—100mA 5%
3 绝缘电阻 500VDC/1000VDC 10-—500MΩ 5%
4 直流电阻 电阻一相 1000mA 0.010-2KΩ 0.5%
    电阻二相 1000mA 0.010-2KΩ 0.5%
    电阻三相 1000mA 0.010-2KΩ 0.5%
5 匝间绝缘 0-3000 VAC 1-100 5%
6 空载电流,功率 0—500VAC 0.030-40A 0.5级
