测功机标定方法

测功机标定方法: 一、系统安装
1、工作环境：
① 系统须在环境温度为（0～40）℃，相对湿度小于90％，有基本防尘的环境中工作。
② 系统工作电源为～220V±22V、50Hz±2Hz，且有良好接地。
③ 本仪器为精密仪器，在较强的电磁干扰环境中可能会出现死机，这时最好使用专用稳压电源并加接滤波器隔离。
④ 测功机要有足够的冷却气源或水源，气体经除尘、除湿处理后注入测功机风冷口，气源压力一般在(0.4～0.8)╳10⁶Pa(4～8kgf/cm²)。
⑤ 测功机安装在防震工作台上（如水泥工作台或加重的钢铁工作台），并调整水平。
2、系统接线（见附图）

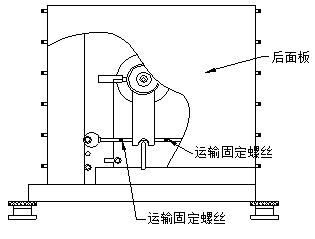

3、松开测功机运输固定螺丝

测功机使用前应打开后面板，按箭头方向松掉拔叉边的运输固定螺丝。
4、系统校准：
系统按接线图接好后，通电5～15分钟后开始校准，校准步骤如下：
① 将随机的天平梁装在测功机的转轴上，且天平梁要基本水平。
② 将SC8800前面板上的旋转按钮，调节SC8800励磁电流，使加载电流达到最大值。

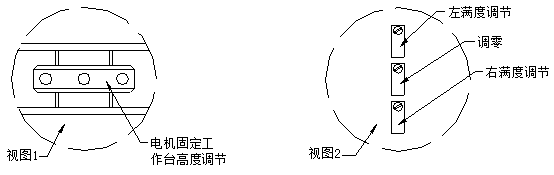

③ 调节“调零”电位器（见附图视图2），使SC8800转矩显示为零。
④ 以被测电机的转矩方向为判别依据，将随机的砝码挂在天平梁前端。调节其“右满度”电位器（见附图视图2），使转矩显示值为测功机的正的标称值。
⑤ 取下砝码，调节“调零”电位器，使其归零。
⑥ 将随机的砝码挂在天平梁另一端。调节其中“左满度”电位器（见附图视图2），使转矩显示值为测功机的标称值。
⑦ 取下砝码，调节“调零”电位器，使其归零。
⑧ 重复④、⑤、⑥、⑦步骤，直到转矩值达到要求为止。
注：系统应进行定期或视使用情况作不定期校准。
二、系统的使用
1、手动测试
   ● 系统组成：测功机、SC8800测功机控制器；
   ● 可测参数：输出转矩、转速、功率；
   ● 功能：负载可手动任意调节，测试数据均数字显示并可打印。
测试操作简单说明：
1）将被测电机通过联轴器和测功机相连，要求电机轴和测功机轴保持同心，装夹牢固后方可测试。电机装夹同心后，由于转子重心可能不在轴线上，转矩显示不为0，这时不准调节“调零”、“满度”电位器；
2）闭合试验电源，调节控制器励磁旋钮，使电机工作在需测的负载状态下；
3）记录测试数据（按“锁存”键锁定显示值或“打印”键打印数据）。
2、自动测试系统
   ● 系统组成：测功机、SC8800测功机控制器、
   ● 可测参数：输入电压、电流、功率、输出转矩、转速、功率（功率因数、频率）；
   ● 功能：具有手动、定点（用户设置）、自动测试方式，即负载可手动、定点（用户设置）、自动调节，测试数据均在微机上显示，可自动绘制动态曲线、自动生成测试报告、自动进行合格判定、自动保存测试结果。
测试操作简单说明：
   ● 手动测试方式：与手动测试系统相似，不同之处为点击好鼠标即可改变负载，另外测试结果可保存；
   ● 定点测试方式：操作人员根据需要预先设置好几个负载点，并自动保存测试结果；一点测好自动调节至下一点，全部测好后返回；
   ● 自动测试方式：开启电机后，测试系统自动调节负载，测取电机从空载至堵转状态下的各个参数，并自动生成曲线及测试报告。详细电话18106505930
％

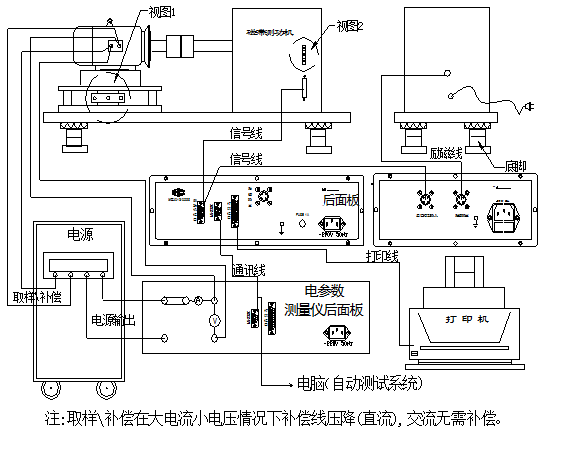

交流系统接线图
