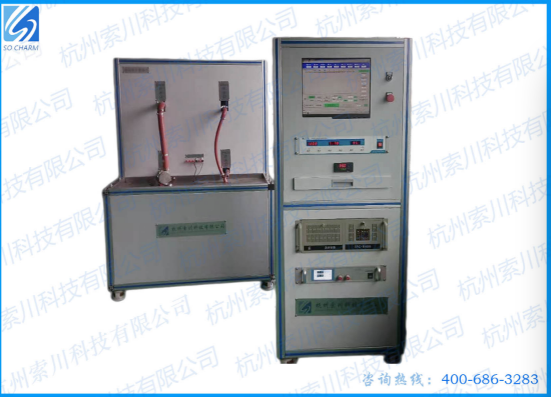

水泵测试台，是对潜水电泵进行出厂试验和型式试验的软硬件装置。测试系统由流量转速测试仪、压力扬程测试仪、单/三相电参数测量仪、带电绕组温升测试仪及LWGY涡轮流量传感器、压力变送器、压力表等组成。

　　测试项目

　　2、系统指标符合GB/T3216-89《离心泵、混流泵、轴流泵和旋涡泵试验方法》和GB/T12785-91《潜水电泵

　　试验方法》。

　　3、测试系统由流量转速测试仪、压力扬程测试仪、单/三相电参数测量仪、带电绕组温升测试仪及LWGY涡

　　轮流量传感器、压力变送器、压力表等组成。

　　开式试验装置

　　1、验主要对潜水电泵进行出厂试验和型式试。

　　2、采用开式结构的标准试验装置，试验回路保证通过测量截面的液流具有轴对称的速度分

　　布，等静压分布和无装置引起的旋涡。

　　3、开式水池位于地面上或地面下，水池深度与容积应满足最大流量水泵试验时不发生旋涡。

　　4、管路测量回路由测量管路、取压装置、流量传感器、调节阀、快速接头等组成。

　　5、泵扬程测量共用一套测量回路，指针式压力表同时显示，泵出口与测量管路的连接采用快速接头。

　　闭式试验装置

　　1、主要对各种离心泵、混流泵、轴流泵、旋涡泵的出厂试验、型式试验、汽蚀试验。

　　2、采用闭式结构的标准试验装置，试验回路保证通过测量截面的液流具有轴对称的速度分布，等静压分布

　　和无装置引起的旋涡。

　　3、闭式试验装置位于地面上，由汽蚀筒、稳流筒、油气分离、匀压室、管路系统、真空表、真空泵、阀门

　　(或电动阀门)等组成。

　　配电电柜

　　1、动力配电的容量应根据产品试验最大功率来选择。

　　2、试验电源可选择自耦式调压器、变频电源、软启动器或自耦启动器。

　　3、大功率水泵试验根据水泵最大电流大小，选配强电柜，电压档位3300V/1200V/660V/380V/和电流档位

　　500A/300A/200A/100A/50A/5A依次可选择，内置0.2级电流互感器(或电压互感器)。
